●產品概述

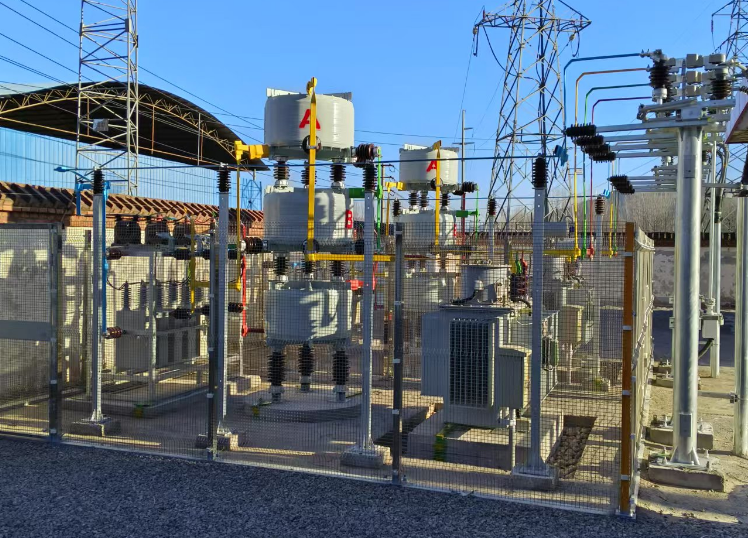

ZY-BSVR智能調壓型無功補償裝置是針對目前變電站無功的實際需要而研發設計的新一代變電站無功補償裝置。該裝置通過調節電容器端電壓大小的方式，改變無功補償設備的無功輸出。可廣泛應用于電力、冶金、煤炭等行業。可根據變電站的無功現狀，采取全新設計及改造兩種方式，滿足變電站的無功控制要求。裝置同時具備與其他固定電容及動態電容的接口，可實現變電站所有無功設備的綜合優化控制。

●產品功能

◆實現對全站無功設備的綜合控制功能；

◆實現對無功的多級自動調節輸出功能；

◆可采集全站電壓無功補償設備的狀態信息及全站的無功參數；

◆可實現與上級電壓無功優化AVC系統或SCADA系統的通訊；

◆可滿足目前變電站電壓無功自動控制的需要，實現變電站的電壓無功綜合自動調整功能。

●產品特點

◆多級無功輸出功能，調節精細，通過調整電容器兩端的端電壓來實現無功的多級輸出，最高能達到九級輸出，滿足變電站不同負荷情況的無功輸出。可有效避免過補及欠補現象；

◆調節過程中無涌流、過電壓現象，由于調節過程中不存在開關的投切，減少了無功調節過程中對電容及系統的沖擊；

◆自動化程度高，裝置采用智能控制器，能自適應變電站各種運行模式，可根據需要設定目標，實現自動的無功輸出控制，滿足無人值班及免維護的需要；

◆裝置接口豐富，具備多種硬接點及通訊接口，滿足其他無功設備及智能設備及系統的接入.

◆保護及控制功能完善，裝置具備完善的硬件保護功能、信號不對應保護、系統信號異常、震蕩、斷線等閉鎖功能，能保證裝置安全穩定的運行；

◆控制策略多樣化，可根據需要配置適合于變電站的控制策略；滿足不同變電站的控制需求；

◆裝置投切過程中不產生諧波，不會對系統造成諧波污染；

◆裝置損耗小，占地面積小，具有很高的性價比。

●工作原理

根據Q=2πf CU²的原理，通過增加一個自藕調壓器來改變電容器組兩端的電壓U，改變裝置的無功輸出，裝置能夠根據事先設定的參數自動跟蹤電網無功和電壓情況，依據無功補償容量的需要，自動調節調壓器檔位，改變輸出無功，使功率因數能夠穩定在定值設定范圍內。

●技術指標
