一、快捷操作

也許您是第一次使用ZYJKWD系列控制器,以下操作是每套設備必須進行的.

1.1菜單界面中“CT設置”為電流互感器變比的比率值，如 500/5設置為100 100/1設置為100即可。

1.2菜單設置中“電容設置C1～C12”為補償系統電容的容量，設置必須與控制系統中對應分支回路的量相同

1.3如需通訊協議請于供應商索取。

二、安全提示

本產品在安裝、接線及調試時應按照本手冊所規定的方式和步驟進行，同時須注意控制器后部的接線圖和 端子圖標號。

當控制器外殼有明顯損壞或顯示功能故障時，不得繼續安裝使用，請與產品供貨商聯系。

控制器的安裝必須遵照所有有關的安全操作規程，必須通過正確的接線和電線尺寸來保證操作的安全性和運行的可靠性以及測量的準確性。

電源輸入，CT二次側，均會產生危害人身安全的高電壓，在操作時應小心，嚴格遵守用電安全操作規程。

只有專業人士才能按照說明和安全規范對本設備投入使用。

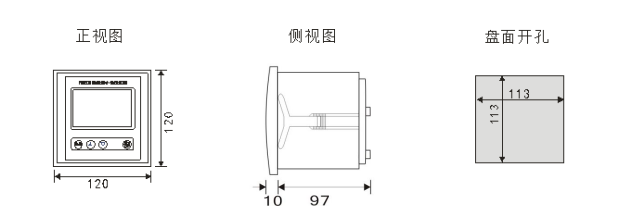

三、安裝圖示

四、技術參數

環境條件

海拔高度：≤2500m

工作溫度：－20℃～＋60℃

存儲溫度：－25℃～＋70℃

周?chē)h(huán)境無腐蝕性氣體，無導電塵埃，無易燃易爆的介質存在，安裝地點無劇烈振動、無雨雪侵蝕。

測量數據

測量電壓：100V～500V

測量電流：0～6000A

測量功率因數：滯后0.999～超前0.999

工作電源：220V±20%

測量頻率：45～65Hz

顯示有功功率：0～6553Kw

顯示無功功率：0～6553 Kvar

顯示電壓總諧波畸變率：0.0～100.0％

顯示電流總諧波畸變率：0.0～100.0％

輸入/輸出信號

取樣電壓：線電壓0.4KV

取樣電流：母線電流互感器二次0—5A

控制輸出：繼電器干結點5A/250V阻性（靜態）

12V 30mA/支路（動態）

取樣電壓與取樣電流不能同相。

顯示性能

LCD液晶顯示器數據顯示刷新周期≤1s。

通訊接口數據

通訊接口：RS－485 協議：MODBUS通訊協議

通訊速率：4800—38400bps（無校驗位）

測量精度

電壓：±0.5％ 有功功率：±1.0％

電流：±0.5％ 無功功率：±1.0％

功率因數：±1.0％ 頻率：±0. 1Hz

以上數據是根據控制器預熱10分鐘后，以及1年內校準所得。

可靠性

平均無故障時間（MTBF）：＞25000小時
