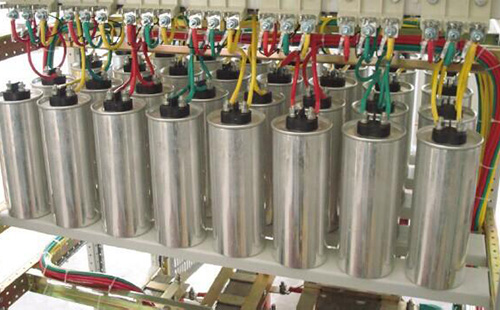

諧波產生濾波補償裝置的緣故原由:高次諧波產生的根本緣故原由是因為電力體系中某些裝備和負荷的非線性特征,即所加的電壓與產生的電流不可線性(正比)干系而形成的波形畸變。當電力體系向非線性裝備及負荷供電時,這些裝備或負荷在通報(如變壓器)、變換(如交直流換流器)、吸收(如電弧爐)體系發電機所供給的基波能量的同時,又把部分基波能量轉換為諧波能量,向體系倒送大批的高次諧波,使電力體系的正弦波形畸變,電能質量降低。

以后,電力體系的諧波源重要有三大類。

1)、鐵磁飽和型:各類鐵芯裝備,如變壓器、電抗器等,其鐵磁飽和特征出現非線性。

2)、電子開關型:重要為各類交直流換流裝配(整流器、逆變器)和雙向晶閘管可控開關裝備等,在化工、冶金、礦山、電氣鐵道等大批工礦企業和家用電器中廣泛使用,并正在蓬勃發展;在體系內部,如直流輸電中的整流閥和逆變閥等。

3)、電弧型:各類冶煉電弧爐在熔化時代和交換電弧焊機在焊接時代,其電弧的點燃和劇烈變動形成的高度非線性,使電流不規則的波動。其非線性出現電弧電壓與電弧電流之間不規則的、隨機變化的伏安特征。對付電力體系三相供電來說,有三相均衡和三相不均衡的非線性特征。后者,如電氣鐵道、電弧爐和由高壓供電的單相家用電器等,而電氣鐵道是以后中壓供電體系中典型的三相不均衡諧波源。

諧波對電網的影響:

1、諧波對扭轉裝備和變壓器的重要迫害是惹起附加消耗和發燒增長,別的諧波還會惹起扭轉裝備和變壓器振動并收回噪聲,永劫間的振動會形成金屬疲憊和機器毀壞。

2、諧波對路線的重要迫害是惹起附加消耗。

3、諧波可惹起體系的電感、電容產生諧振,使諧波縮小。當諧波惹起體系諧振時,諧波電壓降低,諧波電流增大,惹起繼電掩護及自動裝配誤動,毀壞體系裝備(如電力電容器、電纜、電動機等),激發體系變亂,威逼電力體系的平安運轉。

4、諧波可滋擾通信裝備,增長電力體系的功率消耗(如線損),使無功賠償裝備不克不及失常運轉等,給體系和用戶帶來迫害。限定電網諧波的重要步伐有:增長換流裝配的脈動數;加裝交換濾波器、有源電力濾波器;增強諧波治理
