一、安全提示

1. 本設備在安裝、接線及調試時應按照本手冊所規定的方式和步驟進行，同時須注意電子開關的接線圖和模塊端子圖標號。

2.當電子開關及模塊外殼有明顯損壞時，不得繼續安裝使用，請與產品供貨商聯系。

3.電子開關及模塊的安裝必須遵照所有有關的安全操作規程，必須通過正確的接線和電線尺寸來保證操作 的安全性和運行的可靠性。

4.電子開關及模塊均會產生危害人身安全的高電壓，在操作時應小心，嚴格遵守用電安全操作規程。
5.在有專業人員指導按照說明和安全規范對本設備進行安裝，方可投入使用！

二、產品簡介

1.ZYNFC-TSC-S(D)系列電容器快速開關專為0.4KV電力電容器動態快速補償設計的投切開關。

2.ZYNFC-TSC-S(D)系列電容器快速投切開關主要適用于沖擊性負荷，需要快速投切電容器的用電負荷現場，比如：電焊機、軋鋼、港口行吊、電梯、變頻爐等負荷快速變化現場。

3.ZYNFC-TSC-S(D)系列電容器快速投切開關跟隨速度快，有效補償沖擊性負荷，響應時間為20~100毫秒，有效節約電能，是交流接觸器和復合開關所不可取代的產品。

4.ZYNFC-TSC-S(D)系列電容器快速投切開關的模塊采用高速CPU測控，高隔離的光電耦合器觸發，具有多重保護方案（電流保護和溫度保護）及快速投切技術，保證觸發模塊控制可控硅為電壓過零點接通，電流過零點斷開，不產生合閘涌流。

5.ZYNFC-TSC-S(D)系列電容器快速投切開關有遠程服務功能，采用RJ45通信控制，標準接頭連接，只要有網絡的地方，使用手機/平板/計算機登錄云端，均可以訪問，開關的通電運行時間、運行次數、電流、運行效率等信息。

6.ZYNFC-TSC-S(D)系列電容器快速投切開關分為兩種接線方式：上下接線和左右接線，客戶可以根據需求自由選擇接線方式。

三、型號說明

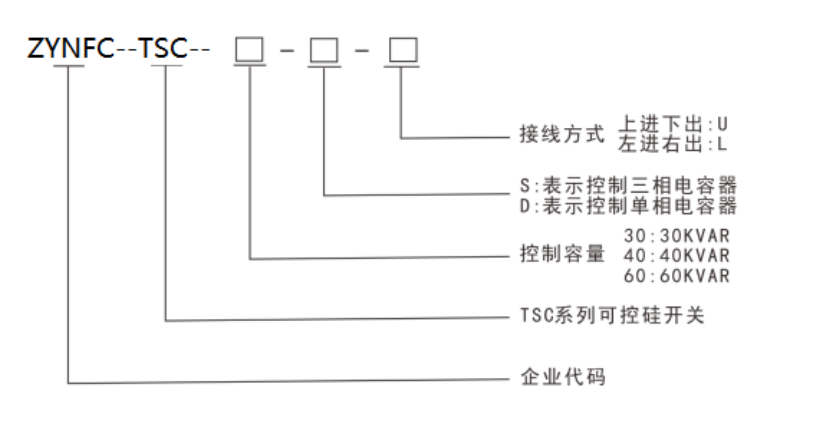

3.1型號釋義

3.2規格選型
